滑片泵結構形式圖解

來源： 河北嶸盛機械設備制造有限公司 日期：2021-09-09 17:20:37 點擊：2196 屬于：新聞資訊

滑片泵主要由泵體、定子、轉子、滑片、泵蓋、襯板、泵軸、機械密封、軸承、安全閥等零件組成。

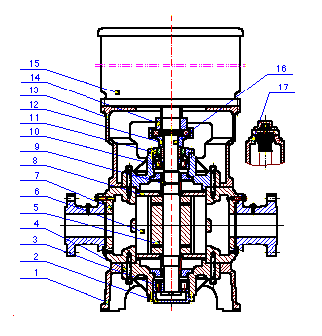

立式滑片泵結構圖解：
滑片泵圖解

1、底座 2、軸承蓋 3、軸承 4、泵蓋 5、轉子 6、滑片 7、泵體 8、襯板 9、機械密封 10、軸承 11、軸承蓋 12、泵聯軸器 13、機座 14、電機聯軸器 15、電機 16、泵軸 17、安全閥

臥式滑片泵圖解：

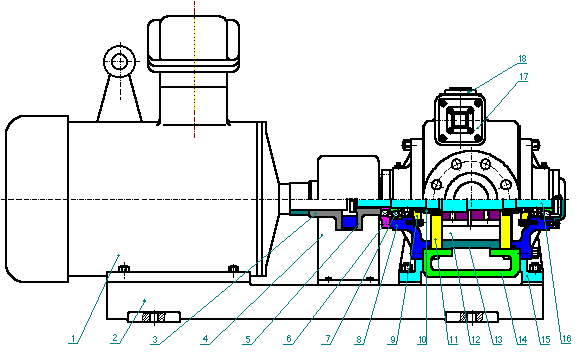

立式滑片泵結構

1.電機 2.底座 3.電機聯軸器 4.防護罩 5.泵聯軸器 6.軸承蓋 7.軸承 8.泵蓋 9.靜塊座 10.機械密封 11.襯板 12.滑片 13.轉子 14.泵體

15.軸 16.安全閥 17.加液蓋

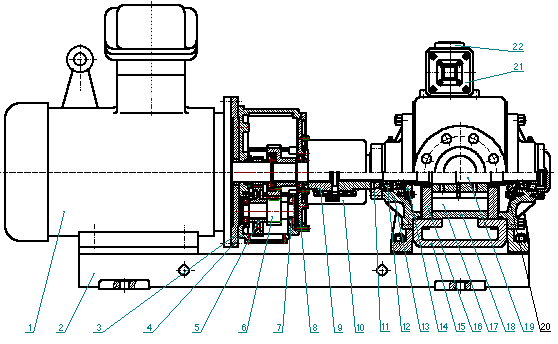

臥式滑片泵結構

1.電機 2.底座 3.連接板 4.齒輪箱體 5.齒輪 6.齒輪軸 7.軸承 8.箱蓋 9.聯軸器 10.防護罩 11.軸承蓋 12.軸承 13.泵蓋 14.靜塊座 15.泵體 16.襯板 17.滑片 18.轉子 19.軸 20.機械密封 21.安全閥 22.加液蓋

HGB（W）滑片泵采用立式和臥式結構，可直接安裝在管道中，占地面積小，安裝方便。采用防爆等級為DⅡBT4的防爆電機，具有優良的防爆性能。可在無泵房的室外工作，可大大降低資金投入和運行成本。
HGB（W）80-6以上規格的滑片式管道泵采用柔性聯軸器和高精度全封閉齒輪減速器，其他規格采用柔性聯軸器，電機直接驅動，使用壽命長，效率高。高、低振動、低噪音、自吸性能好。同時，完全消除了皮帶傳動產生的靜電問題，使泵的運行更加安全可靠。
采用新結構、新材料。HGB（W）滑片式管道泵軸封采用左右機械密封結構，運行安全可靠；滑片采用新材料、新結構，保證滑片具有優越的耐磨性和自由伸縮性。提高泵的性能和使用壽命。

上一新聞：關于滑片泵在使用過程中的安全性分析

下一新聞：新型排油泵—滑片泵
