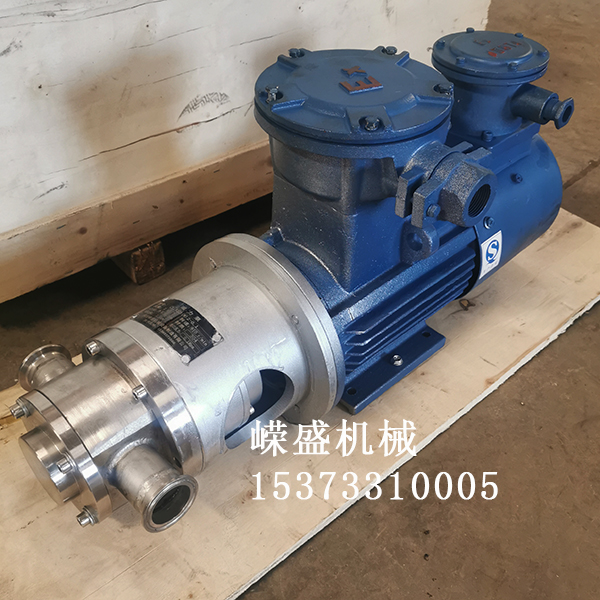

1.1 型磁力驅動滑片泵的結構特點

2.密封措施

2.1 泵技術特點

2.1.1根據輸送介質氯乙烷的特性，選泵為磁力驅動滑片泵，無機械密封裝置，及額外管路，泵實現完全無泄漏
2.1.2磁轉子
磁鐵采用鑲嵌式膠結包封固定，磁性材料選用高磁效的釤鈷SmCo2：11。泵殼與葉輪口環之間的間隙比傳動磁鐵與隔離套之間的間隙小。磁力傳動器能在安裝最大直徑葉輪時傳遞所需扭矩。磁力耦合器在規定的環境條件下適用于戶外啟動和連續操作，不得出現環境腐蝕、退耦或退磁現象。
2.1.3滑片采用PEEK添加碳纖維保證耐磨的同時又兼顧了防爆需要的靜電導出。
2.1.4泵的前后滑動軸承
泵的內置滑動軸承是磁力泵的關鍵零件，其主要靠輸送介質來潤滑，因此滑動軸承選用高純度（SiC含量大于98.5％，游離硅含量小于1%）、高耐磨性的碳化硅材料，其強度高，耐磨、耐蝕、耐沖擊，自潤滑性能好。采用徑向軸承加平面推力軸承的組合結構，既承擔徑向力和殘余軸向力，采用大厚度、強推力結構。
