滑片泵機械密封沖洗方案

來源： 河北嶸盛機械設備制造有限公司 日期：2020-12-08 14:34:49 點擊：4080 屬于：公司新聞

滑片泵機械密封是需要液體降溫避免摩擦面過熱損害機械，下面咱們介紹一些我們常用的滑片泵與離心泵中常見的沖洗方案，API標準PIAN01

方案1
方案描述
從泵出口處對密封腔進行內部沖洗

采用原因

密封腔散熱
臥式泵密封腔排氣
降低液體在11方案的暴露管道中凍結或聚合的風險

應用場合

定制密封腔，與ASME/ANSI泵非常相像
清潔、溫度適中的液體
與單密封件一起使用，極少與雙密封件一起

預防性維護
1.通常無法對密封端面進行直接沖洗，散熱能力有限

沖洗流速基本通過內部孔板壓頭損失的計算

方案2
方案描述
沒有沖洗密密閉封腔

采用原因
簡單-------無需環境控制

應用場合
適當溫度的大腔或喉部敞開式密封腔
清潔的液體
使用干運轉密封的頂入式混合器或攪拌器

預防性維護
工藝介質必須距離沸點有足夠的余量以避免氣化
高溫工況密封腔夾套或需要不間斷冷卻
經常與蒸汽急冷、62方案一起使用

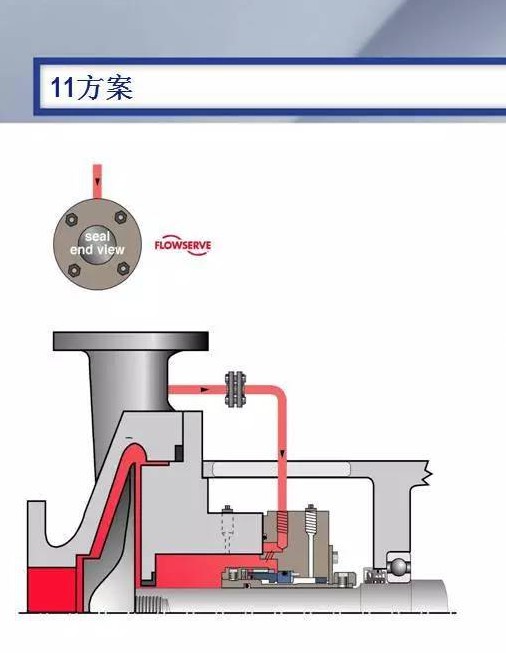

方案11
方案描述
從泵出口經節流孔板對密封進行沖洗
默認單密封沖洗方案

采用原因
密封腔散熱
臥式泵密封腔排氣
增加密封腔壓力和液體氣化余量

滑片泵密封應用場合
一般應用于清潔液體
非聚合液體

預防性維護
使用直徑至少為0.125英寸（3毫米）的節流孔板
計算流速來決定節流孔板的尺寸以滿足密封腔流動
通過適當?shù)墓?jié)流孔板和喉部襯套的尺寸來增加氣化余量。
通過管道在12點的位置將沖洗液引致密封端面
典型的故障模式是節流孔板堵塞——檢查管道末端的溫度

以上沖洗方案是API標準中部分沖洗方案，一般應用比較多的是PIAN11單端面密封用物料沖洗，還有PIAN02方案適用于集裝式機械密封和雙端面機械密封。
